西部油气田，FOTRIC声热成像仪巡检案例

天然气从油气田中开采出来，可以作为能源直接使用吗？

不能！因为开采出来的天然气，通常含有一定的杂质（如水、硫化氢、二氧化碳等），这些杂质需要经过脱水、脱硫、脱二氧化碳等处理过程，确保天然气纯净，才能输送到管网或用作能源。

这一套生产流程涉及加热炉（防止液体结冰）-自重分离器（分离气液固）-旋风分离器-三甘醇脱水装置（天然气脱水）-压缩机等重要装置，以及多种管道、阀门、仪表等。

开启AC声像模式 检测天然气泄漏故障

FOTRIC 858MiX声热成像仪，集合声学成像与红外成像两种专业技术，开启AC声像模式启用声学成像技术，查找天然气泄漏故障。

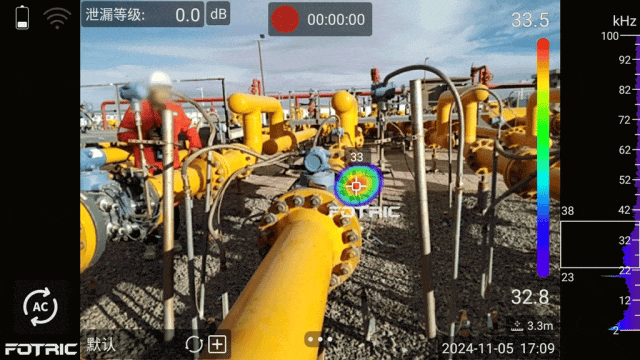

漏点一：

在远距离的情况下，858MiX声热成像仪发现可疑漏点，然后追踪漏点，随着距离走近，漏点稳定定位在仪表阀门上，巡检人员已确认漏点属实。

 漏点二：

检测出仪表管道的取样阀门泄漏，已被巡检人员验证属实。

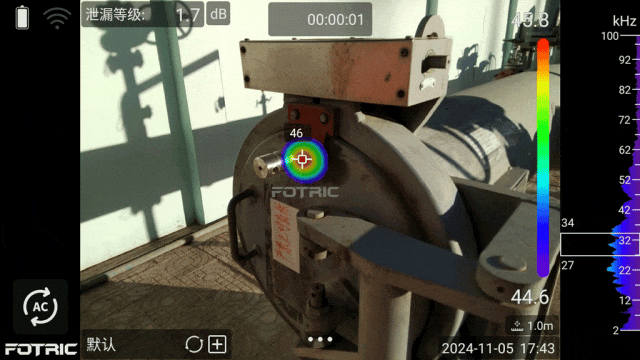

漏点三：

检测出清管器泄压阀泄漏，已被巡检人员验证属实。

开启IR热像模式 检测设备发热故障

FOTRIC 858MiX声热成像仪，开启IR热像模式，查找设备发热故障。

液体进入压缩机会导致温度升高、设备损坏，因此，准确掌握温度情况是巡检过程中必须重点关注的环节。

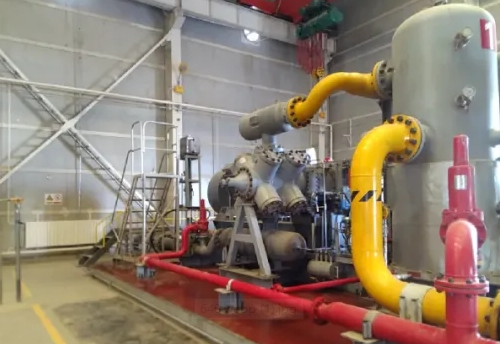

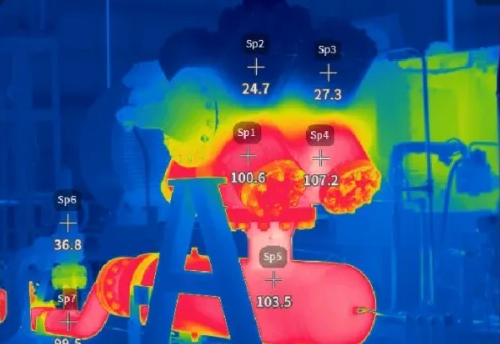

下方这台满载压缩机，858MiX声热成像仪测出它的气缸阀门温度已超过100℃，而标准是需要控制在120℃以下，巡检人员需高度警惕。

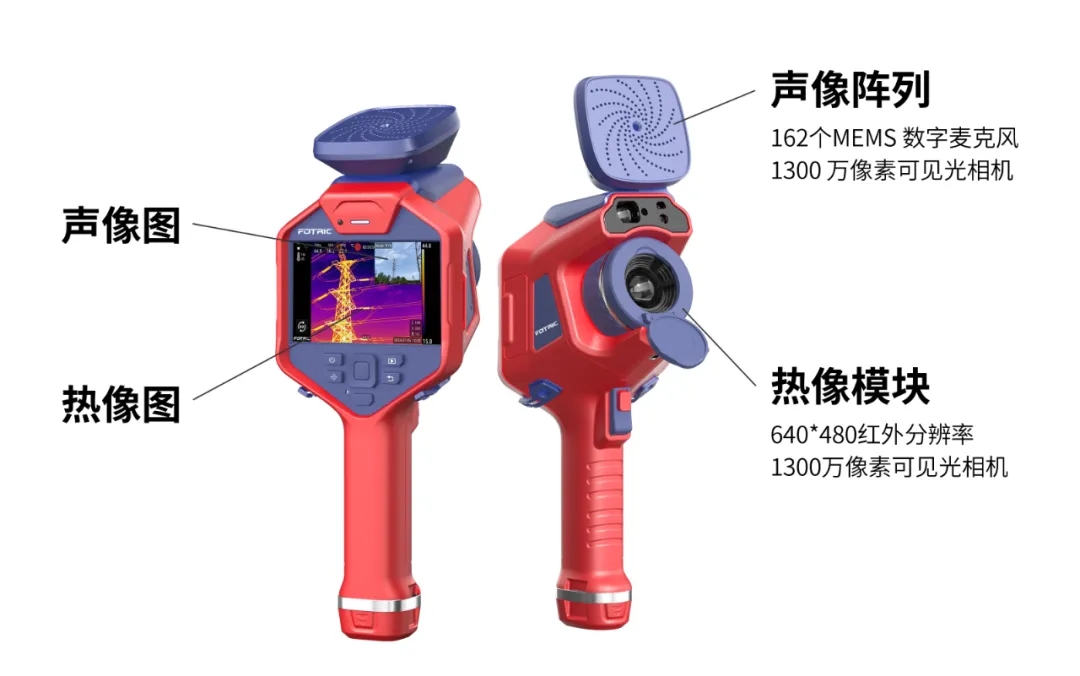

检测电机和加热炉的温度分布，858MiX声热成像仪640*480红外像素带来高清的成像画面，通过添加矩形框、测温点等分析工具，在本机即可直观分析不同区域的温度状况。FOTRIC 858MiX声热成像仪集合声学成像技术与红外成像技术，两种先进技术二合一，具备泄漏检测、局放诊断、红外测温、红外成像和振动定位等多项基础能力。

在检测现场使用声热成像仪，仅仅只需切换检测模式，即可完成专业红外热像仪和专业声学成像仪的工作，现场不用多拿一套仪器，也不用多花一套仪器费用。
