超声波流量计安装直管段要求详解：规范布置，保障计量精准性

在超声波流量计的应用中，安装环节的规范性直接决定了测量精度的上限。作为资深技术人员，我们经常遇到这样的场景：一台性能优异的流量计，却因为安装位置选择不当、直管段长度不足，导致测量误差高达±5%以上，甚至完全无法正常工作-10。

直管段要求是超声波流量计安装的首要技术门槛。 本文将从流体力学原理出发，结合国家标准与现场实践经验，系统解读超声波流量计对前后直管段的严格要求、特殊工况下的调整策略以及安装位置的选择禁忌，为一线技术人员提供专业指导。

一、为什么直管段至关重要？

超声波流量计测量精度的核心前提是流体速度分布的稳定性。当流体经过弯头、阀门、三通或泵体时，会产生旋转流、涡流或流速剖面畸变，这种扰动通常需要足够长的直管段才能重新发展为充分发展的轴对称流速分布-5-10。

直管段不足的直接后果：

1. 前直管段＜10D：流场不稳定对测量的影响可达±1%以上-5

2. 前直管段＜5D：流场严重畸变，测量结果完全不可信-5

3. 存在强扰动源：误差可能放大至±5%以上-10

二、直管段要求的技术规范

1. 基本要求（最低标准）

根据工业应用标准和多年的现场实践，超声波流量计对直管段的最低要求为-1-2-4：

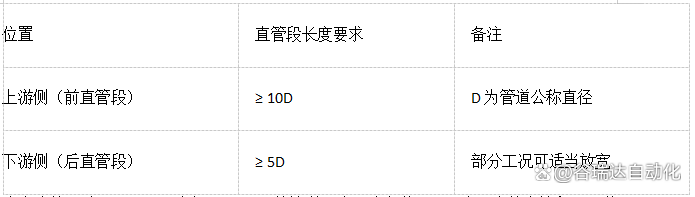

 编辑 搜图

这意味着：对于DN200（直径200mm）的管道，流量计上游需要至少2米的直管段，下游需要至少1米的直管段。

2. 特殊扰动源的加强要求

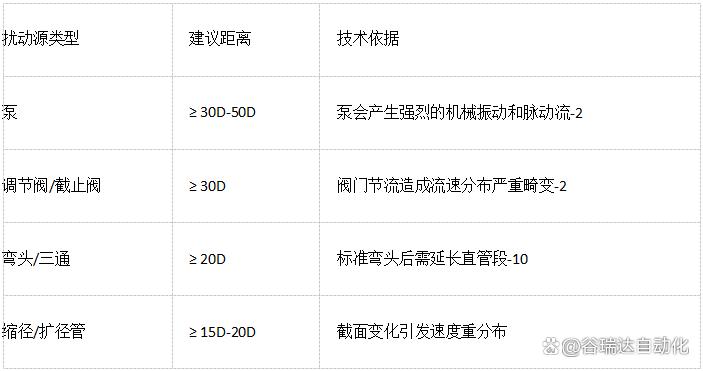

当上游存在不同类型的扰动源时，直管段要求需要相应延长-2-10：

特别提示：对于大口径管道（DN300以上），建议前直管段达到20D以上，后直管段达到10D以上，以确保流体的充分发展-5。

3. 双向流工况的特殊要求

如果管道存在双向流动的可能性（如储运来回输送工艺），则流量计的前后直管段均应满足≥10D的要求，因为任何一侧都可能成为上游-8。

三、安装位置的选择原则

直管段长度只是安装位置选择的一个维度。即使直管段达标，错误的管段位置仍会导致测量失败。

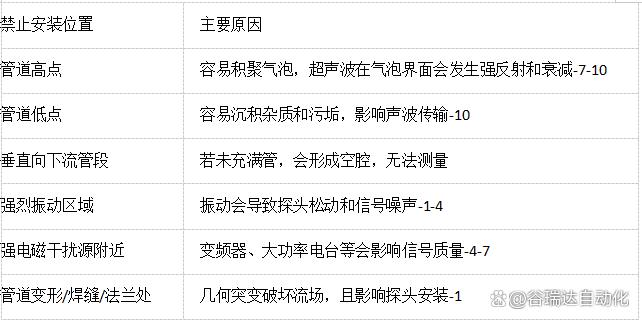

1. 必须避开的禁区

2. 最佳安装方位（水平管道）

对于水平管道，探头安装的最佳位置是管道的两侧（水平中心线），具体范围应在水平中心线的±45°之内-1-2。

为什么不能装在顶部或底部？

顶部：流体中可能存在的气泡会聚集于此，导致信号中断

底部：杂质、沉淀物会堆积，且管道底部磨损或腐蚀通常更严重

3. 竖直管道的选择

如果现场条件限制只能安装在竖直管道上，应选择流向自下而上的管段，以保证管道始终充满流体-1。

四、直管段与探头安装方式的协同选择

直管段条件不足时，可以通过调整探头的安装方式来部分弥补测量精度。

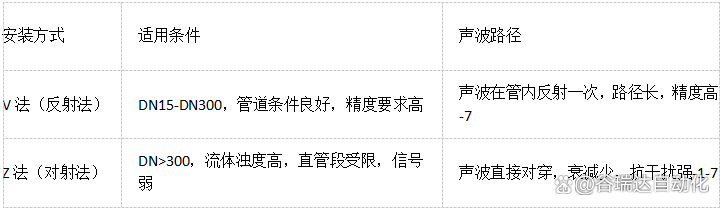

1. 安装方式的选择依据

 2. 直管段受限时的应对策略

当现场直管段确实无法满足标准要求时，可采取以下补救措施：

优先采用Z法安装：信号更强，对非理想流场的适应性更好-1

安装流动调整器：在扰流源与流量计之间加装整流板或整流管束

多点测量：在可能的情况下，选择多个截面进行测量比对

比对验证：使用便携式超声波流量计在不同位置测量，评估误差范围

五、现场安装的技术要点（结合直管段）

在确认直管段满足要求后，探头的物理安装精度同样决定成败。

1. 安装距离的精确计算

将管道外径、壁厚、材质、衬里等参数准确输入流量计主机后，仪表会自动计算出探头安装距离（L）-7。这个距离必须严格遵守，并在管道上精确划线定位-1。

2. 管道表面处理

在确定的安装点周围（±100mm范围内），必须：

彻底清除铁锈、污垢、防腐层-1-7

打磨光滑至金属光泽，无起伏不平-7

注意弧度：打磨面应与原管道弧度一致，切忌磨平-7

清洁脱脂：用酒精或丙酮擦拭干净-7

3. 信号质量验证

安装完成后，必须检查以下指标-2-7-10：

信号强度：一般要求＞60.0（或6.5），越大越好

信号质量（Q值）：＞80为佳

传输时间比：应在100±3%范围内，且稳定

传输时差（Delta Time）：应稳定无剧烈跳动

若以上指标不达标，需微调探头位置或重新检查直管段是否有隐藏的扰动源。

六、结语

超声波流量计的直管段要求，本质上是为流体提供一段“缓冲区”，让紊乱的流场重新归于有序。“10D前、5D后”是最低底线，“30D避泵阀”是经验法则，“避开高点与底部”是保底原则。 只有将理论规范与现场工况紧密结合，才能发挥超声波流量计应有的测量精度。
