在工业生产、市政供水、能源计量等领域，“流量测量” 是保障系统稳定运行的关键环节。而超声波流量计，作为一种非接触式流量测量仪表，正凭借其独特优势成为市场主流选择。
简单来说，超声波流量计是利用超声波在流体中的传播特性，间接测量管道内流体流速与流量的设备—— 无需截断管道、无需接触介质，仅通过外置传感器发射接收超声波信号，就能精准计算出流体的瞬时流量、累计流量等核心数据。与传统的涡轮流量计、孔板流量计相比，它既避免了管道改造的麻烦，又解决了介质腐蚀、结垢影响测量精度的问题，因此被广泛应用于水、油、化工溶液等多种流体的流量监测场景。
很多人好奇，超声波看不见摸不着，怎么能精准测量流体流量？其实核心逻辑很简单，主要基于两种物理效应，对应两种主流测量原理：
1. 时差法（最常用）
时差法的核心是 “利用超声波在顺流和逆流中的传播速度差”。当超声波传感器向流体发射信号时，顺流传播的信号会被流体 “助推”，速度更快；逆流传播的信号则会被流体 “阻碍”，速度更慢。
设备会精准计算两种传播方向的时间差（Δt），再结合管道直径、流体温度等参数，通过公式推导得出流体流速，最终换算成流量值。这种原理的优势是测量精度高、稳定性强，适用于大部分清洁流体（如水、柴油、乙二醇等）。
2. 多普勒法（针对含杂质流体）
如果测量的流体中含有气泡、悬浮颗粒等杂质（如污水、泥浆、含沙河水），时差法就会受干扰 —— 杂质会反射超声波信号，导致时间差计算不准。这时就需要用到多普勒法。
多普勒法的原理类似 “雷达测速”：超声波传感器发射的信号遇到流体中的杂质后，会被反射回传感器，反射信号的频率会因杂质的运动速度（即流体流速）发生偏移（多普勒效应）。设备通过计算频率偏移量（Δf），就能反推出流体流速，进而得到流量值。
简单总结：清洁流体选时差法，含杂质流体选多普勒法，这是选择超声波流量计的核心原则之一。
不同场景对安装的要求不同，超声波流量计主要分为三种类型，各自适配不同工况：

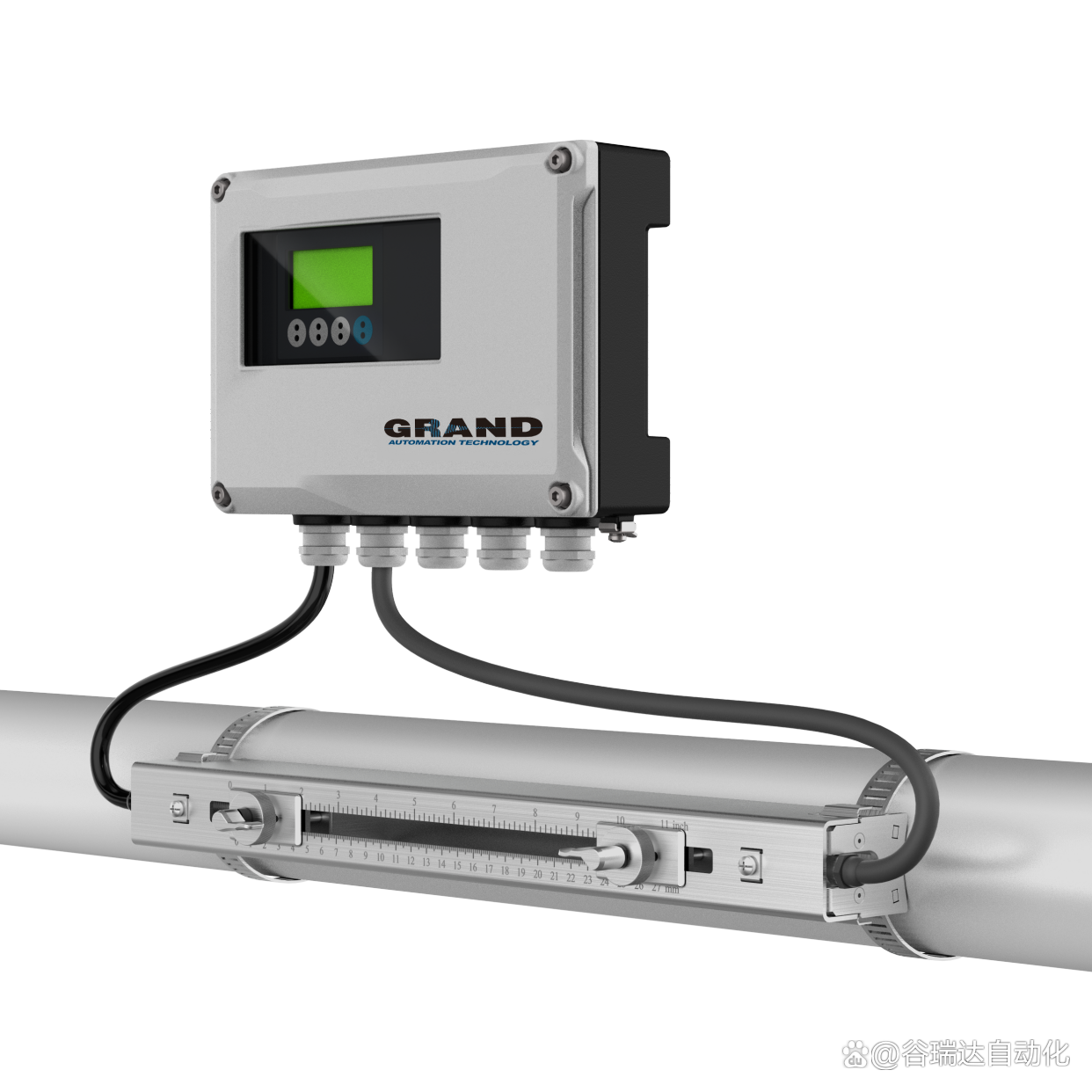

1. 外夹式（非接触式，最常用）
这是最主流的类型 —— 传感器直接夹持在管道外壁，无需打孔、无需截断管道，安装时完全不影响流体输送。
优势：安装便捷（1-2 人半小时即可完成）、无压损（不改变管道内径，不影响系统压力）、不接触介质（避免腐蚀、污染）、适用管径范围广（DN15-DN6000）。
适用场景：市政给排水、工业循环水、空调水系统、石油化工原料输送（管道不可拆卸的场景）。
注意：管道材质需为超声波可穿透的类型（如碳钢、不锈钢、PVC、玻璃钢管），如果是水泥管、铸铁管等壁厚不均或隔音性强的管道，需要提前评估。
2. 插入式（接触式，高精度场景）
插入式的传感器需要通过管道上的安装孔（需提前打孔）插入管道内部，与流体直接接触。它结合了外夹式的便捷性和管道式的高精度，传感器直接接触流体，测量信号更稳定，精度更高（可达 ±0.5%）。
优势：测量精度高、抗干扰能力强、适用于大管径（DN50-DN3000）、高压工况（最高可达 40MPa）。
适用场景：工业工艺计量（如化工原料配比、能源计量结算）、高压流体输送（如蒸汽冷凝水、高压冷却水）、对精度要求高的市政供水计量。
注意：安装时需要短暂停机（打孔、安装法兰或球阀），管道需能承受打孔后的压力，安装后需做好密封，避免泄漏。
3. 管道式（一体式，出厂校准）
管道式超声波流量计是将传感器与管道一体化设计，出厂时已完成校准，安装时直接替换原有管道的一段即可（类似阀门安装）。
优势：测量精度最高（可达 ±0.2%）、性能稳定、无需现场校准、适配高压高温工况（最高温度可达 350℃，压力可达 60MPa）。
适用场景：精密工业生产（如制药、电子行业的纯水计量）、能源计量结算（如天然气、蒸汽冷凝水贸易结算）、高温高压流体（如导热油、高温工艺水）。
注意：安装前需要确认管道口径、压力、温度参数，需停机安装，更换成本相对较高。
对比传统流量计（涡轮、孔板、电磁等），超声波流量计的优势十分突出，这也是它快速普及的核心原因：
1. 非接触测量，维护成本极低
外夹式和插入式（部分）无需接触介质，不会出现传感器结垢、腐蚀、堵塞的问题，而传统的涡轮流量计容易因介质杂质堵塞叶轮，孔板流量计会因结垢导致精度漂移，每年都需要拆洗维护，费时费力。超声波流量计基本无需日常维护，仅需定期检查传感器安装是否牢固，使用寿命可达 8-10 年。
2. 无压损，节能效果显著
传统的孔板、文丘里流量计是通过节流装置改变管道内径来测量流量，会产生明显的压损，导致泵、风机等设备需要额外消耗能量来克服压力损失。而超声波流量计（尤其是外夹式）不改变管道结构，几乎无压损，长期使用可节省大量能耗成本。
3. 适配多种介质，应用范围广
无论是清洁的水、油、酒精，还是含杂质的污水、泥浆，甚至是腐蚀性的酸碱溶液，都能找到对应的超声波流量计类型（外夹式避免腐蚀，多普勒法适配杂质）。而电磁流量计仅适用于导电介质，涡轮流量计不适用于高粘度、含杂质的介质，局限性较强。
4. 安装灵活，适配不同管径
从 DN15 的小管径（实验室、小型设备）到 DN6000 的大管径（市政输水管道、工业大口径管道），超声波流量计都能覆盖。尤其是外夹式，无需考虑管道口径是否标准，只要传感器能夹持固定即可，而传统流量计需要严格匹配管道口径，更换成本高。
5. 测量精度高，数据可追溯
主流超声波流量计的精度可达 ±0.5%-±1.0%，部分管道式产品精度甚至能达到 ±0.2%，完全满足工业计量、贸易结算的要求。同时，设备支持数据存储、远程传输（4G、Modbus、HART 协议），方便用户实时监控、历史数据追溯，适配工业自动化系统。
由于优势突出，超声波流量计已广泛应用于多个行业，核心场景包括：
1. 市政给排水
自来水厂：原水进水计量、清水出厂计量、管网漏损监测；
污水处理厂：污水进水 / 出水流量监测、污泥回流流量控制、药剂投加流量匹配。
2. 工业生产
化工行业：原料输送计量（如甲醇、乙醇、酸碱溶液）、反应釜冷却水流量监测；
电力行业：锅炉给水流量、蒸汽冷凝水回收计量、循环水系统流量控制；
石油行业：原油、柴油、润滑油输送计量（外夹式避免管道改造）；
食品饮料行业：纯净水、果汁、糖浆等流体计量（无接触避免污染）。
3. 建筑楼宇
中央空调系统：冷冻水、冷却水流量监测，实现能耗分项计量；
热水供应系统：生活热水流量计量、太阳能热水循环流量控制。
4. 环保监测
污染源排放监测：工业废水排放量计量（对接环保平台）；
河道水文监测：河水流量、灌溉用水计量（外夹式无需破坏河道）。
很多用户在选择时容易盲目追求 “高精度”“高配置”，反而导致成本浪费或无法使用。其实只要遵循以下 5 步，就能精准选型：
1. 明确测量介质特性
清洁度：是否含杂质、气泡（决定选时差法还是多普勒法）；
腐蚀性：是否为酸碱溶液（决定选外夹式还是插入式 / 管道式）；
温度 / 压力：介质温度（常温 / 高温）、管道压力（常压 / 高压）（决定传感器材质和安装方式）。
2. 确认管道参数
管径：管道内径（DNxx），确定传感器尺寸；
材质：管道材质（碳钢 / 不锈钢 / PVC / 水泥管），判断外夹式是否适用；
壁厚：管道壁厚（外夹式需要根据壁厚调整传感器安装距离）。
3. 明确精度要求和用途
用途：是过程控制（精度要求 ±1.0% 即可）还是贸易结算（需 ±0.5% 及以上精度）；
数据需求：是否需要远程传输、数据存储、报警功能（选择带通讯模块的型号）。
4. 选择安装方式
无法停机：选外夹式；
高精度需求 + 可停机：选插入式；
高压高温 + 贸易结算：选管道式。
5. 考虑环境因素
安装环境：是否有强电磁干扰（如变频器附近）、高温高湿、粉尘多（选择防护等级 IP65 及以上的设备）；
现场供电：是否有市电（选 AC220V）或需要直流供电（选 DC24V）。
1. 误区 1：超声波流量计精度越高越好
真相：精度越高，价格越贵。如果只是普通过程控制（如循环水流量监测），选择 ±1.0% 精度即可；只有贸易结算、精密计量才需要 ±0.5% 及以上精度，避免过度投资。
2. 误区 2：外夹式适用于所有管道
真相：外夹式需要超声波能穿透管道，如果管道是水泥管、铸铁管（壁厚不均）、铅管（隔音），或者管道外壁有厚厚的防腐层、结垢，会影响信号传输，此时需要选插入式或管道式。
3. 误区 3：多普勒法可以测量清洁流体
真相：多普勒法需要流体中有杂质（气泡、颗粒）来反射信号，如果测量清洁流体，信号会很弱，导致测量不准甚至无法测量，此时必须选时差法。
4. 误区 4：安装后无需校准
真相：虽然出厂时已校准，但现场安装环境（管道材质、壁厚、流体温度）会影响测量精度，安装后需要用标准装置（如体积法、标准流量计对比法）进行现场校准，确保数据准确。
八、总结
超声波流量计凭借非接触测量、无压损、适配广、精度高、维护成本低等核心优势，已成为流量测量领域的 “优选设备”，从市政给排水到工业生产，从建筑楼宇到环保监测，都能看到它的身影。
选择超声波流量计时，无需盲目追求高端配置，只要根据 “介质特性 + 管道参数 + 精度需求 + 安装条件” 四要素，就能精准匹配适合的类型（时差法 / 多普勒法、外夹式 / 插入式 / 管道式），既满足使用需求，又控制采购成本。
