气体管道流量流速表：工业精准测量的核心工具，选型到维护全解析

气体管道流量流速表是工业生产和实验室研究中测量气体流动参数的重要工具，广泛应用于化工、制药、能源、环保等领域。本文将系统介绍气体流量计的基本概念、常见类型、工作原理、安装与使用方法、维护注意事项以及常见故障解决方案，帮助读者全面掌握该技术，提升实际应用能力。

一、气体管道流量流速表基本概念

1.1 流量与流速定义

流量是指单位时间内通过管道某一截面的气体体积或质量，常用单位包括m³/h（立方米每小时）、L/min（升每分钟）或kg/h（千克每小时）。流速则是指气体在管道中的流动速度，单位为m/s（米每秒）。

流量与流速之间存在以下数学关系：

流量(Q) = 流速(v) × 管道截面积(A)

1.2 常用单位换算

在实际应用中，不同行业可能采用不同的单位制，常见换算关系包括：

· 1 m³/h ≈ 16.67 L/min

· 1 Nm³/h（标准立方米每小时）＝ 气体在0℃、1个大气压条件下的体积流量

· 1 SCFM（标准立方英尺每分钟）≈ 1.699 m³/h

二、常见气体流量计类型及工作原理

2.1 差压式流量计

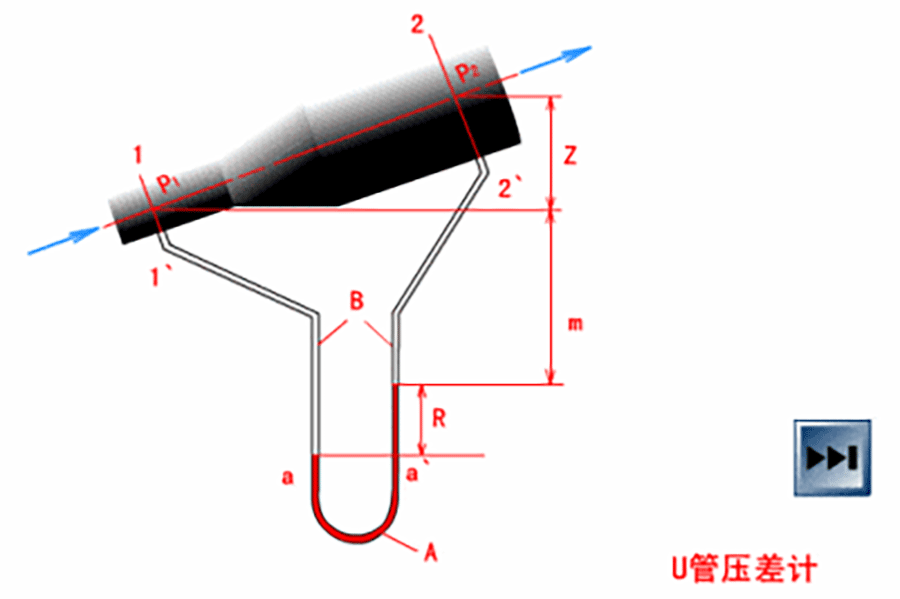

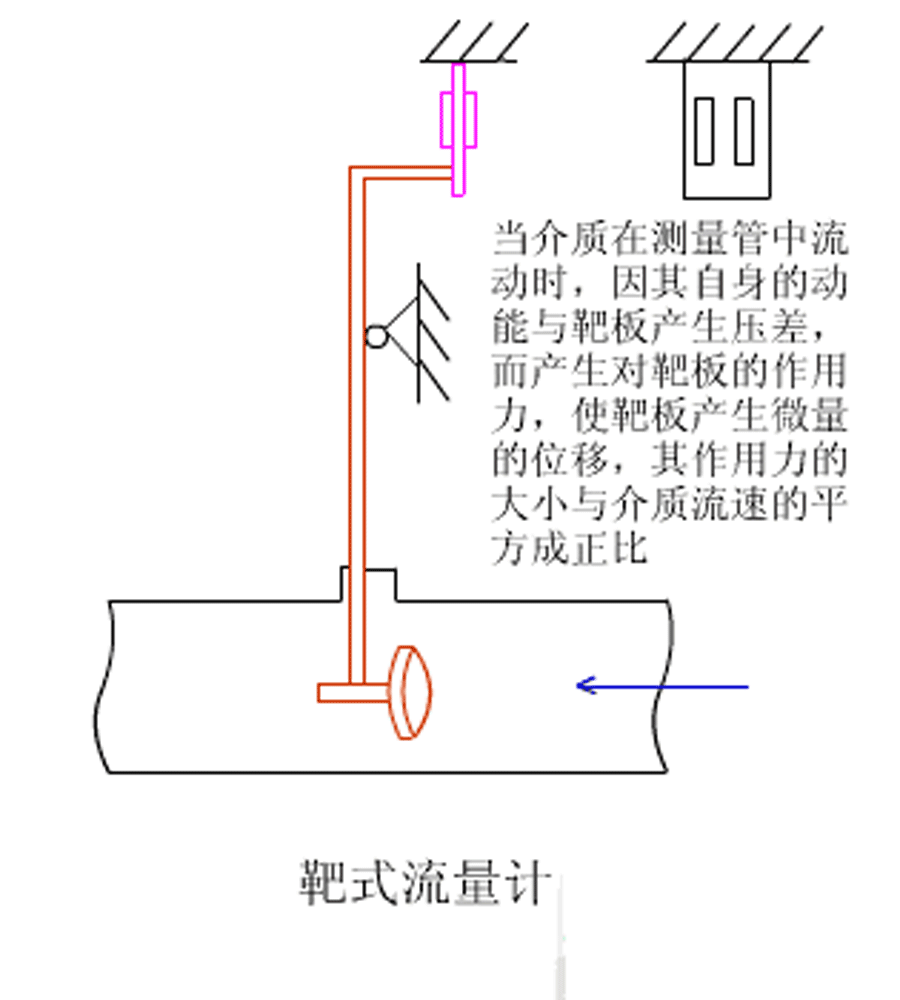

差压式流量计基于伯努利方程原理，通过测量流体在流动过程中产生的压力差来计算流量。常见类型包括：

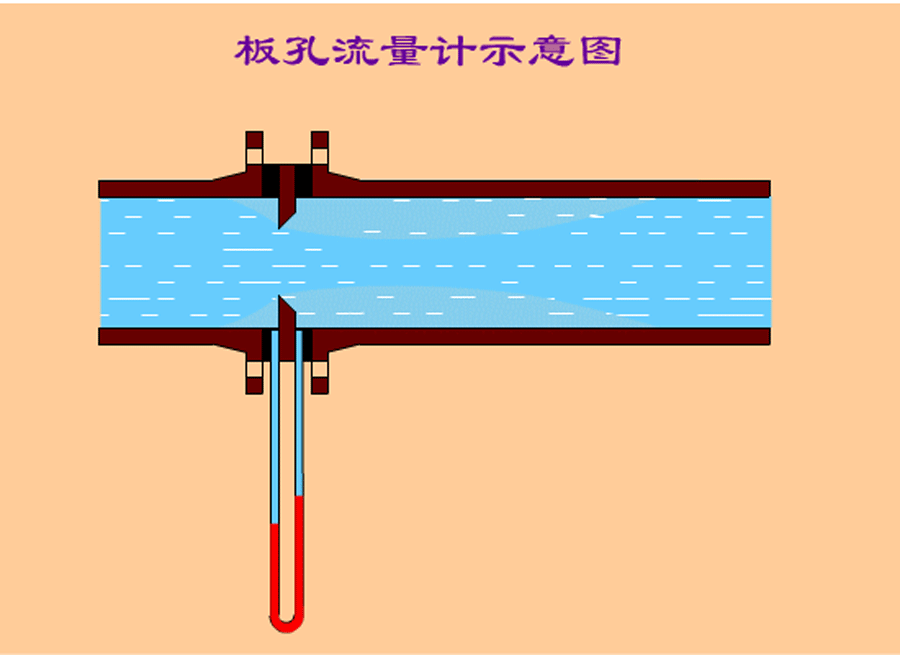

1.孔板流量计：通过测量气体流经孔板前后产生的压差计算流量，结构简单但压力损失较大。

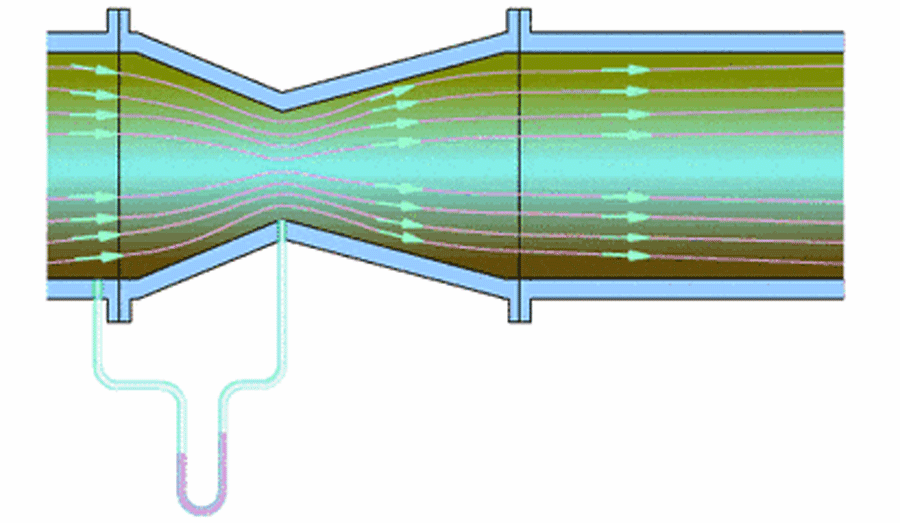

2.文丘里管：截面由宽变窄再变宽，通过测量宽口和窄口的压力差计算流量，压力损失较小。

3.喷嘴流量计：结合了孔板和文丘里管的特点，适用于高速气流测量。

优点：结构简单、可靠性高、适应大范围流速变化。

缺点：对压力波动敏感，需定期校准，不适合低压差或腐蚀性气体。

2.2 热式质量流量计

热式气体质量流量计采用热扩散原理，典型传感元件包括两个热电阻（RTD）：速度传感器和温度传感器。

工作原理：流经传感器的气体质量流量通过热传递量计算。气体流速增加会带走更多热量，为保持温度恒定需增加工作电流，增加部分与流速成正比。

优点：直接测量质量流量，无需温压补偿；无活动部件，可靠性高；响应速度快。

缺点：对安装方向敏感；不适用于含液滴或颗粒的气体。

2.3 涡街流量计

涡街流量计基于卡门涡街原理，在流体中设置三角柱型旋涡发生体，从两侧交替产生有规则的旋涡（卡门旋涡），通过检测旋涡频率确定流速。

技术参数：

· 测量介质：气体、液体、蒸气

· 正常测量流速范围：气体5-50m/s

· 雷诺数范围：1.5×10⁴～4×10⁶

优点：无活动部件，维护量小；适用范围广；精度较高。

缺点：对管道振动敏感；低流速测量精度下降。

2.4 涡轮流量计

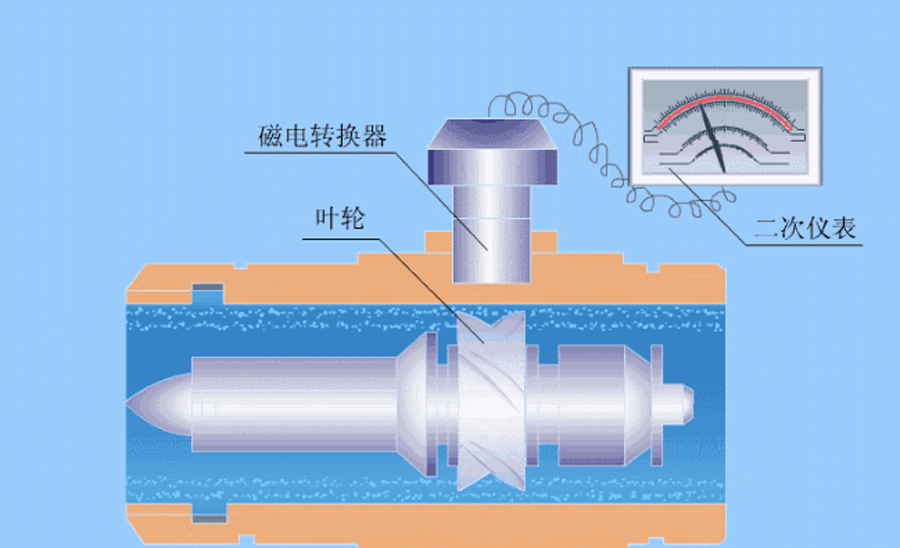

通过测量流体中涡轮转速来测量流速，适用于各种液体和气体介质。

优点：结构简单、成本较低、应用广泛。

缺点：轴承易磨损，需定期维护；对流体清洁度要求高。

2.5 超声波流量计

通过测量超声波在气流中顺流和逆流传播的时间差来计算流速。

优点：无压力损失；可测量大口径管道；非接触式测量。

缺点：价格较高；对安装位置要求严格。

三、气体流量计安装与使用指南

3.1 安装前准备

1.流量计选型：根据气体性质（温度、压力、成分等）选择合适的流量计类型。

2.检查设备：确认外观无损坏，校准状态正常。

3.管道准备：确保管道内无焊渣、杂质等可能损坏流量计的物质。

3.2 安装位置选择

1.应安装在管道的直线段上，避免在弯头、阀门等扰动源附近安装。一般要求：

· 上游直管段长度 ≥ 10倍管径

· 下游直管段长度 ≥ 5倍管径

2.考虑维护方便，预留足够操作空间。

3.根据流量计类型确定安装方向：

· 热式质量流量计通常有方向要求

· 差压式流量计需注意取压口方向

3.3 安装步骤

1.密封处理：确保流量计与管道连接处密封良好，防止泄漏。常用密封材料包括PTFE垫片、石墨垫片等。

2.电气连接：按说明书正确接线，特别注意信号线与电源线不得接错。

3.接地处理：某些类型流量计（如电磁式）需良好接地以消除干扰。

4.支撑固定：较大口径流量计应增加支撑，避免管道应力影响测量精度。

3.4 使用前调试

1.预热：电子式流量计通常需要预热20-30分钟以达到稳定状态。

2.零点校准：在无流动状态下进行零点检查与校准。

3.量程设置：根据实际使用条件设置合适的量程范围。

4.参数设置：输入气体类型、管道尺寸、温度压力等参数。

四、常见气体管道流量流速对照表

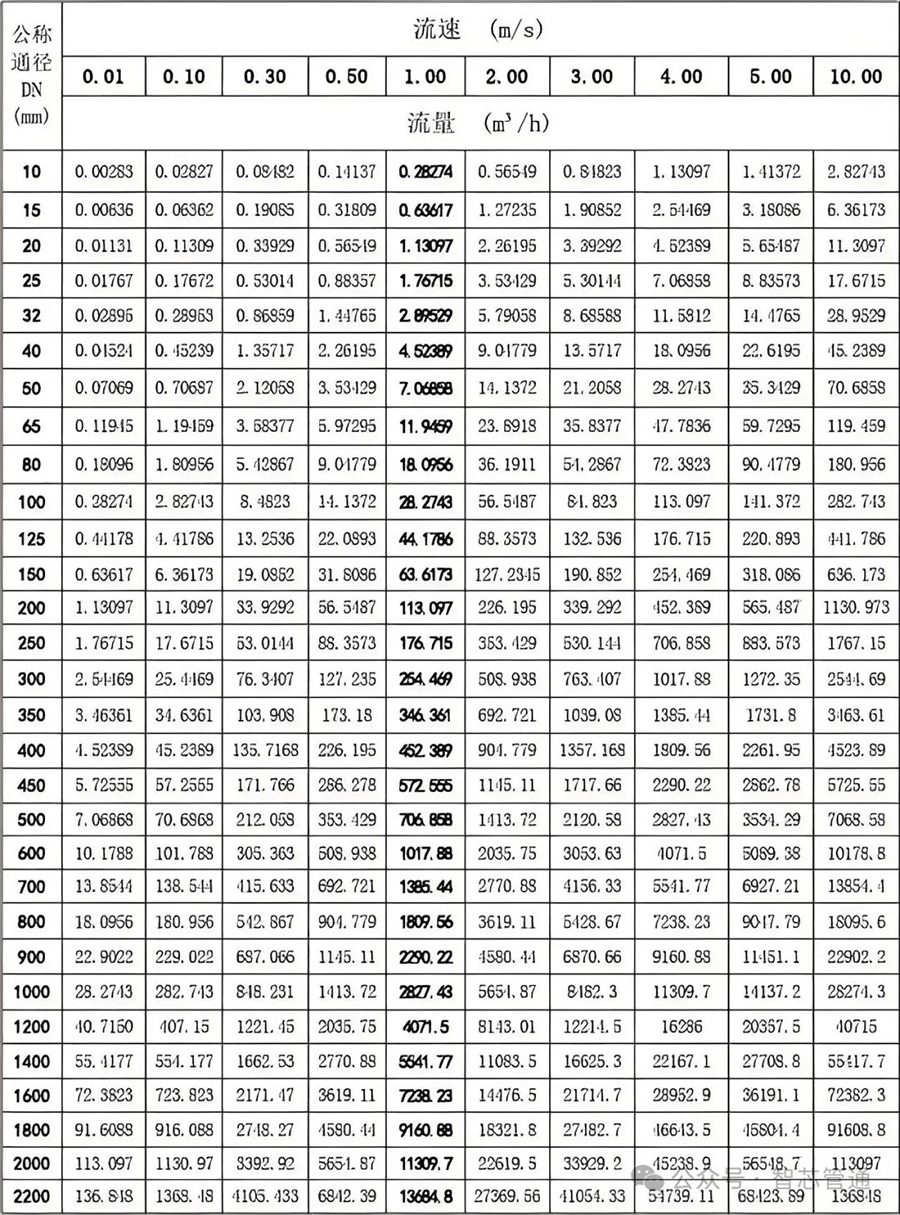

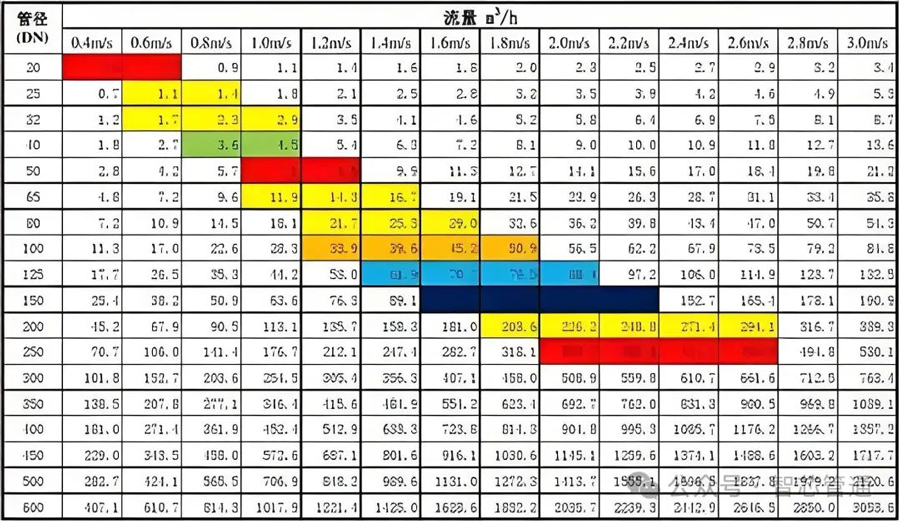

下表列出了常见管径在不同流速下的流量参考值（基于圆形管道满管流计算）：

注：实际流量可能因气体性质、温度、压力及管道粗糙度等因素有所差异。

五、气体流量计维护与故障排除

5.1 日常维护

1.定期检查：每月至少进行一次外观检查，确认无泄漏、腐蚀现象。

2.清洁保养：根据使用环境定期清洁传感器部分，避免积尘影响测量。

3.校准周期：一般每12个月进行一次专业校准，苛刻条件下应缩短周期。

4.电池更换：便携式或带备用电池的流量计需定期检查电池状态。

5.2 常见故障及处理

1.读数不稳定：

· 可能原因：管道振动、气流脉动、电气干扰

· 解决方法：增加管道支撑、安装脉动阻尼器、检查接地

2.零点漂移：

· 可能原因：传感器污染、温度变化大

· 解决方法：清洁传感器、重新校准零点

3.无信号输出：

· 可能原因：电源故障、接线错误、保险丝熔断

· 解决方法：检查电源电压、确认接线正确、更换保险丝

4.测量值偏差大：

· 可能原因：参数设置错误、传感器损坏、介质变化

· 解决方法：重新设置参数、检查传感器状态、确认介质性质是否变化

结语

气体管道流量流速表是工业测量中不可或缺的工具，正确选型、安装与维护对保证测量精度和设备寿命至关重要。希望通过本文的系统介绍，能够帮助读者更好地理解和应用气体流量计技术，提升工作效率和系统可靠性。
