局部放电声像检测

局部放电声像检测是指电气设备绝缘系统中，在电场作用下，因局部区域电场集中而导致的非贯穿性放电现象。这种放电不会立即引起设备绝缘的完全击穿，但长期存在会逐渐侵蚀绝缘材料，最终可能引发设备故障甚至停电事故。

局部放电声像检测是指电气设备绝缘系统中，在电场作用下，因局部区域电场集中而导致的非贯穿性放电现象。这种放电不会立即引起设备绝缘的完全击穿，但长期存在会逐渐侵蚀绝缘材料，最终可能引发设备故障甚至停电事故。

Project Application

FOTRIC飞础科声学成像仪（声像仪）可以用于局部放电（Partial Discharge, PD）检测，特别是在高压电气设备的维护和故障排查中，它具有以下优势：

1. 远程、非接触检测

声学成像仪可以通过捕捉局部放电产生的超声波信号（通常在40kHz以上的频率范围），实现远程、非接触式检测，避免人员靠近高压设备，提升安全性。

2. 快速定位局部放电源

传统的局部放电检测方法（如超声波探头、特高频检测）通常需要贴近目标，而声像仪能够实时成像，直观地显示放电源位置，大大提高检测效率。

3. 智能诊断放电类型

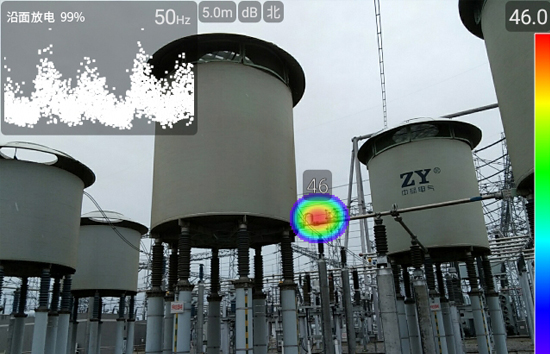

检测现场，FOTRIC声像仪智能诊断局部放电类型：悬浮放电、电晕放电、沿面放电，助力检测人员高效地进行故障分析。

适用于变压器、GIS（气体绝缘开关设备）、开关柜、绝缘子、电缆终端等设备的局部放电检测，尤其适用于：

电晕放电（通常发生在高压导体尖端）

表面放电（绝缘表面受潮或污染）

悬浮放电（气体绝缘设备内的缺陷）

Application effect

部分声学成像仪，如FOTRIC飞础科的产品——声热成像仪，它将声学成像和红外热成像功能二合一，能同时检测局部放电产生的超声波和异常温升，提高诊断准确性。
